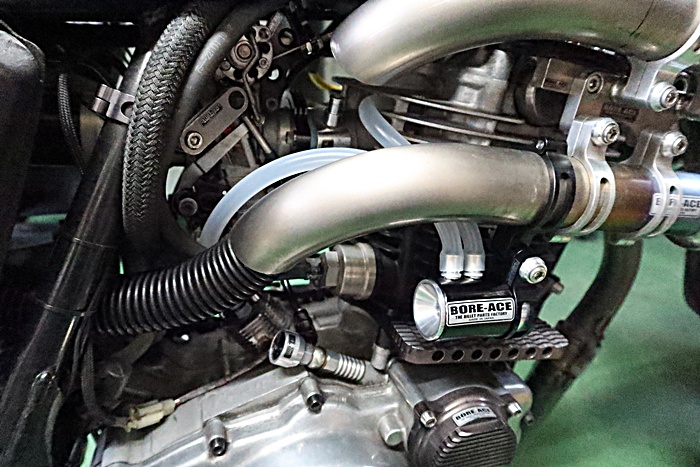

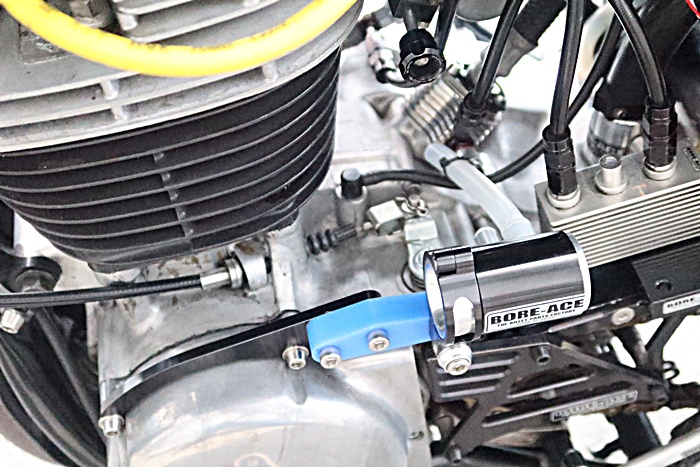

BLOWAER クラッチ側の取付

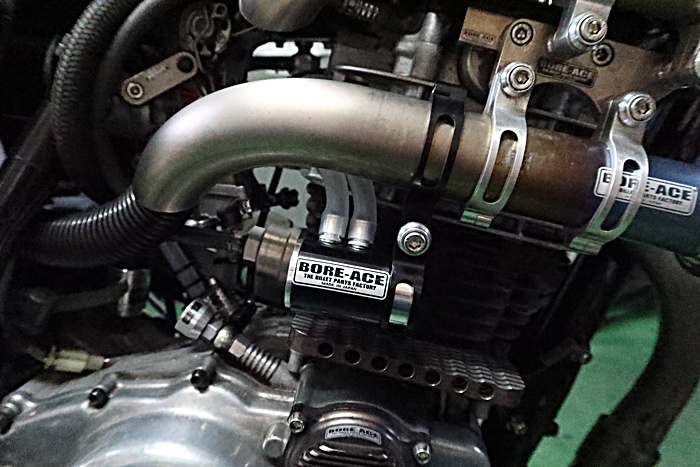

ジェネレーターカバーに専用のステーを取り付けて下さい

ステーがガタガタならないようにワッシャで調整してください

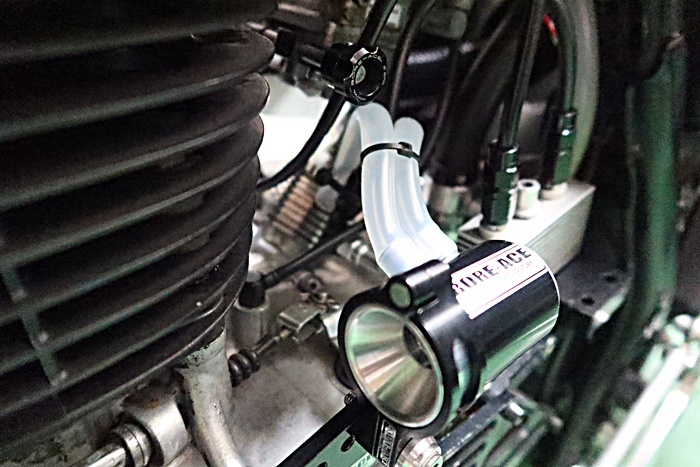

BLOWERを前方から風が入りやすいように取り付けます (クランプ側が前方になります）

付属のホースは長めにカットしてあるので　長さを車両に合わせてカットしてください

注）青い断熱部分は本製品ではブラックになります

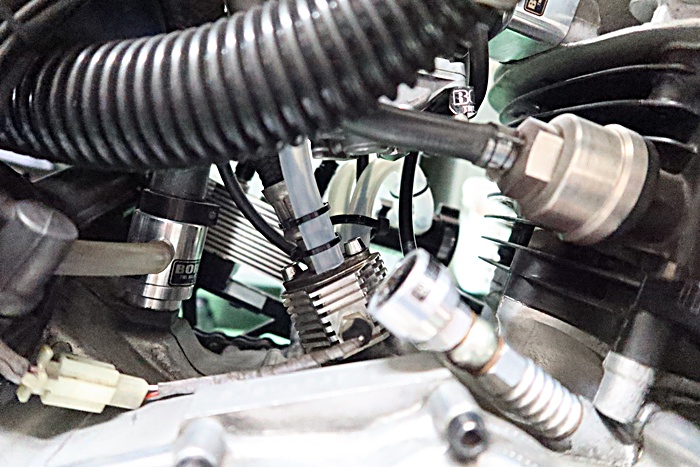

夏場は　冷却　重視でBORE-ACE ツインオイルラインのクランクケースの取り出し口にホースの出口を向けると効果が増します

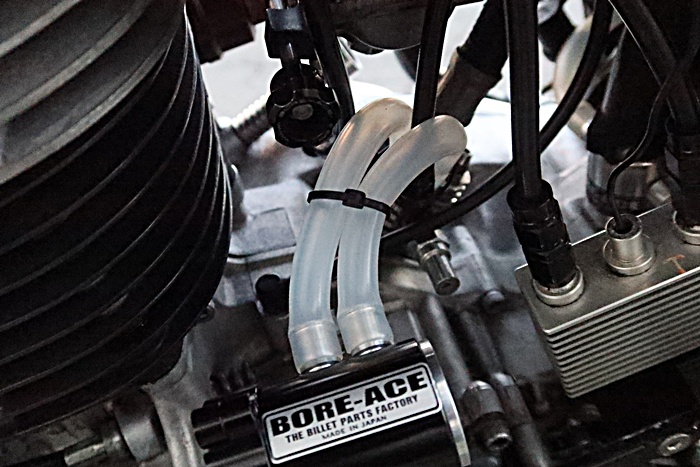

110mmくらいに切って　タイラップで固定しています　（後方部突起）

風圧でホースの出口が安定しない場合があるので　注意良してください

前方の突起は全体を狙うために　解放しておくといいと思います

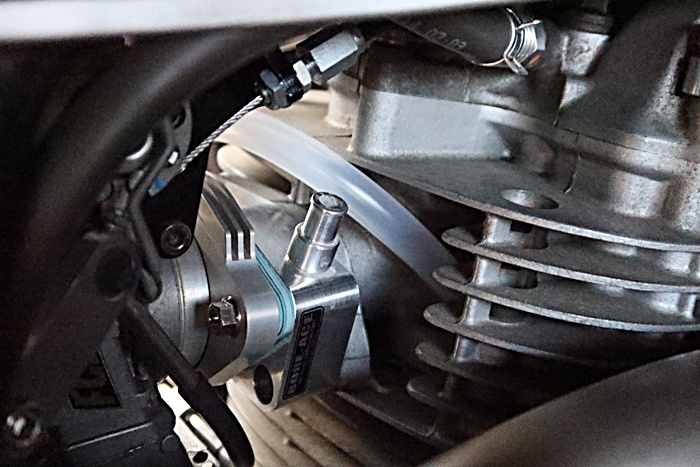

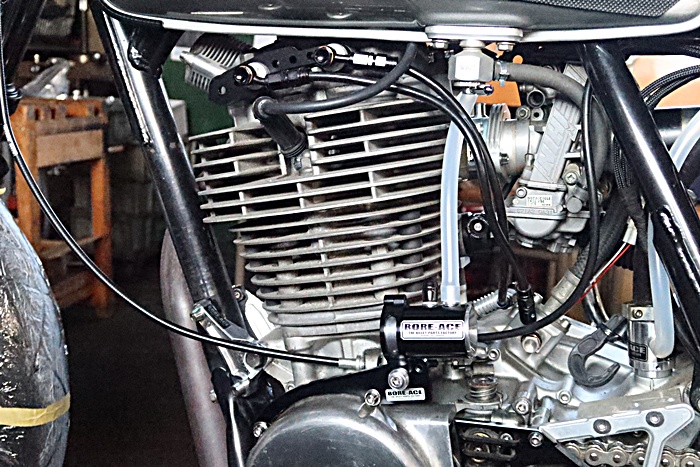

BLOWAER アクセル側の取付

カムチェーンカバーに付属の専用ステーを取り付けて　ボルトで固定するだけなので

簡単に取り付けできます

注）カムチェーンカバーはノーマルは使用できません　BORE-ACE製に交換が必用です

アクセル側は　猛烈に熱くなります　（９０～１００度）

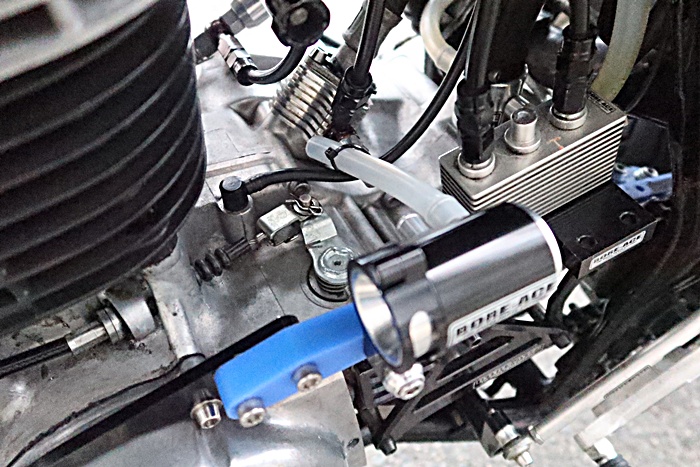

出口をオイルラインのフィティングに向けて上げるといいと思います
