SR400 FI 用ファンネル　35FL

注）エアクーリナージョイントの加工が必要です



性能を出すために　ECUの変更が必要です

ラピットバイク　EASY2 等



取付手順

スロットルボディに取りついているエアクリーナージョイントを外してください

ボックスは車体に取りついたままで作業はできますが硬いです

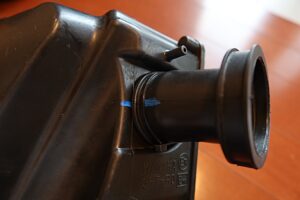

ジョイントが外れたらボックスの切り欠きと水平に印を付けてください

組み込むときに必要です

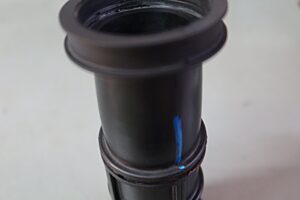

取り外したジョイントにも印をおつけてください（突起と反対側）

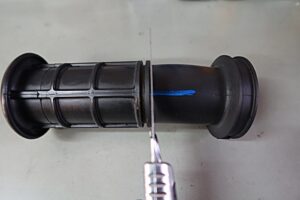

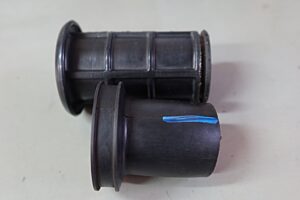

エアークリーナーに取りついている溝より3mmほどエンジン側でカッター等で切断してください

ボックスとジョイントが若干隙間が出るように調性してください

スロットルボディに切断したジョイントを印を付けたところを合わせて取り付けてください

ボックスからファンネルをジョイントと隙間なく入るように取り付けて

注)ボックスとゴムジョイントは2～3ｍｍ隙間が必要です（無くてもok）です

結束バンドで固定してください
